Operasyonlar Arasındaki Köprü

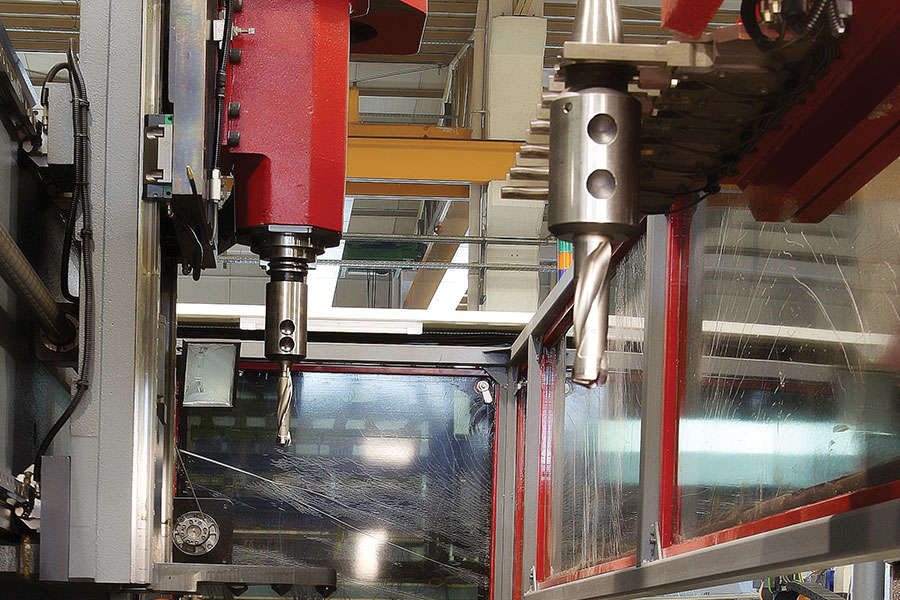

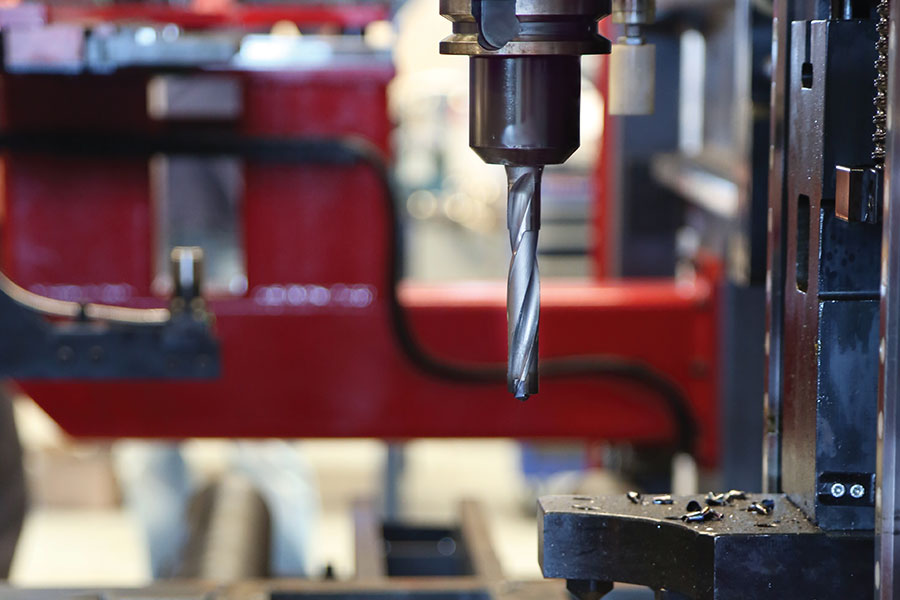

ADOP, verimliliği arttırmak için çok yönlülük ve hassasiyet birleştirilerek delik delmek, kesme ve markalama özellikleri ile tasarlanmıştır. Delik delme ünitesi ağır çelik köprü üzerinde çift doğrusal kızaklar ile hareket eder ve kesme ünitesi köprünün diğer tarafında yer alır. Delik delme ve kesme için yatay eksende hassas hareket kabiliyeti servo motor tahrikli vidalı millerle sağlanır.

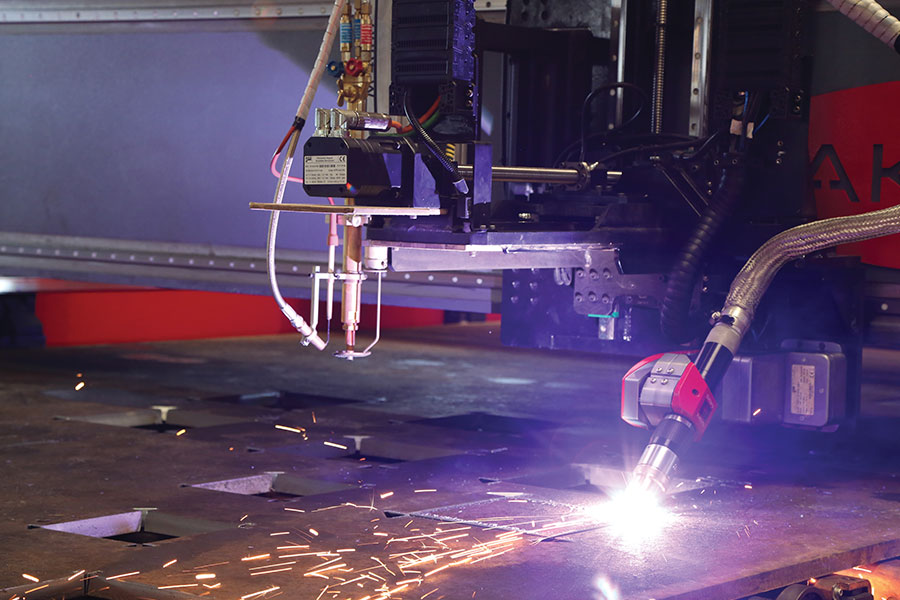

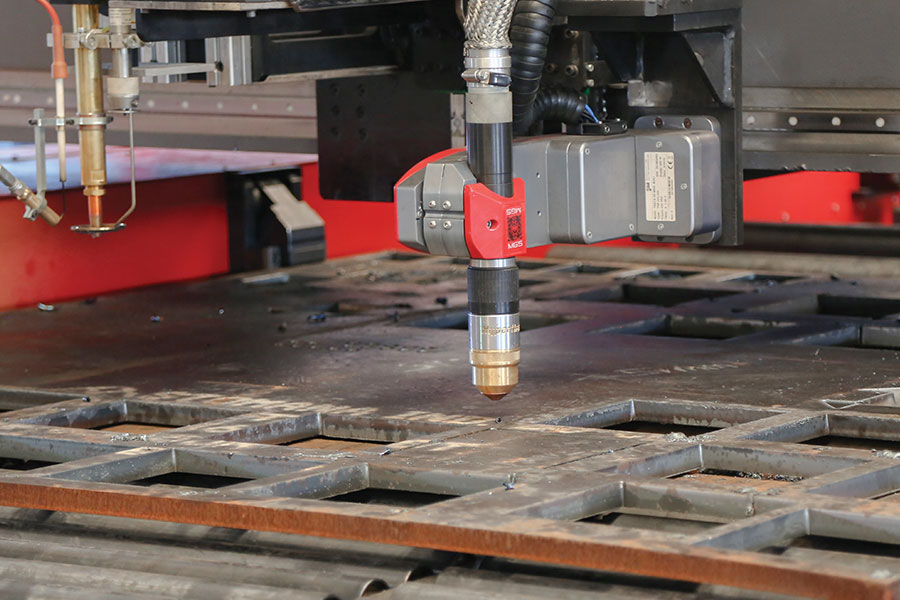

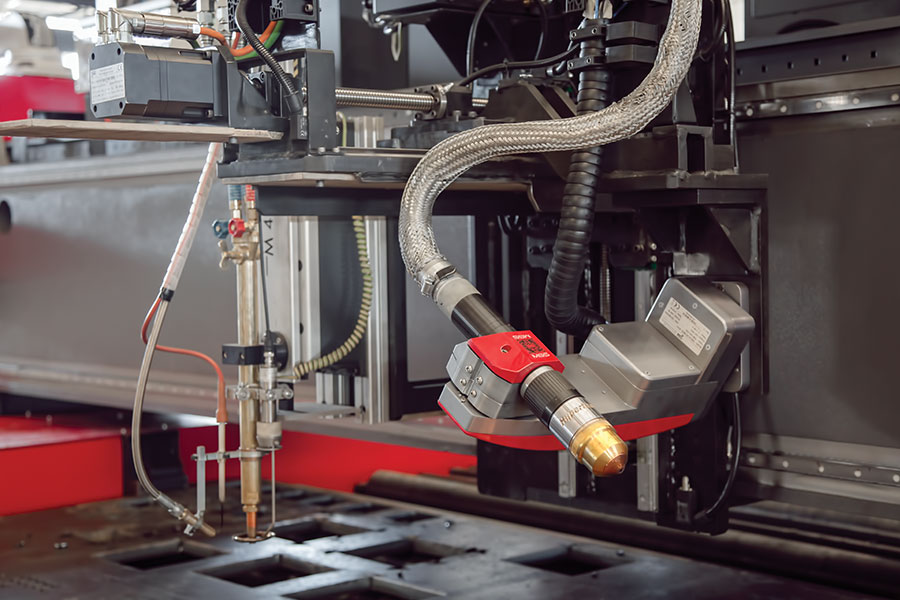

On istasyonlu otomatik takım değiştirme ünitesi ADOP’un standart bir özelliğidir ve kazıyarak markalama işlemi manuel müdahale olmaksızın takım değiştirme ünitesine bir takım yerleştirilerek kolaylıkla uygulanabilir. Oksijen ve plazma kesim operasyonları da standart özellikleri arasında yer alan ADOP’da bir plazma torcu en iyi kesim sonuçlarını alabilmek için standart olarak sunulur. Kesme işlemleri sırasında ortaya çıkan duman ve tozlar yüksek derecede etkili filtre ünitesinden geçerek tahliye edilir. Plakaların hassas bir şekilde pozisyonlanması, çift doğrusal kızaklara takılan hidrolik sıkma çeneleri kullanırak sağlanır. Sürme ünitesi servo motor tahrikli kramayer-dişli sistemi ile tahriklidir.

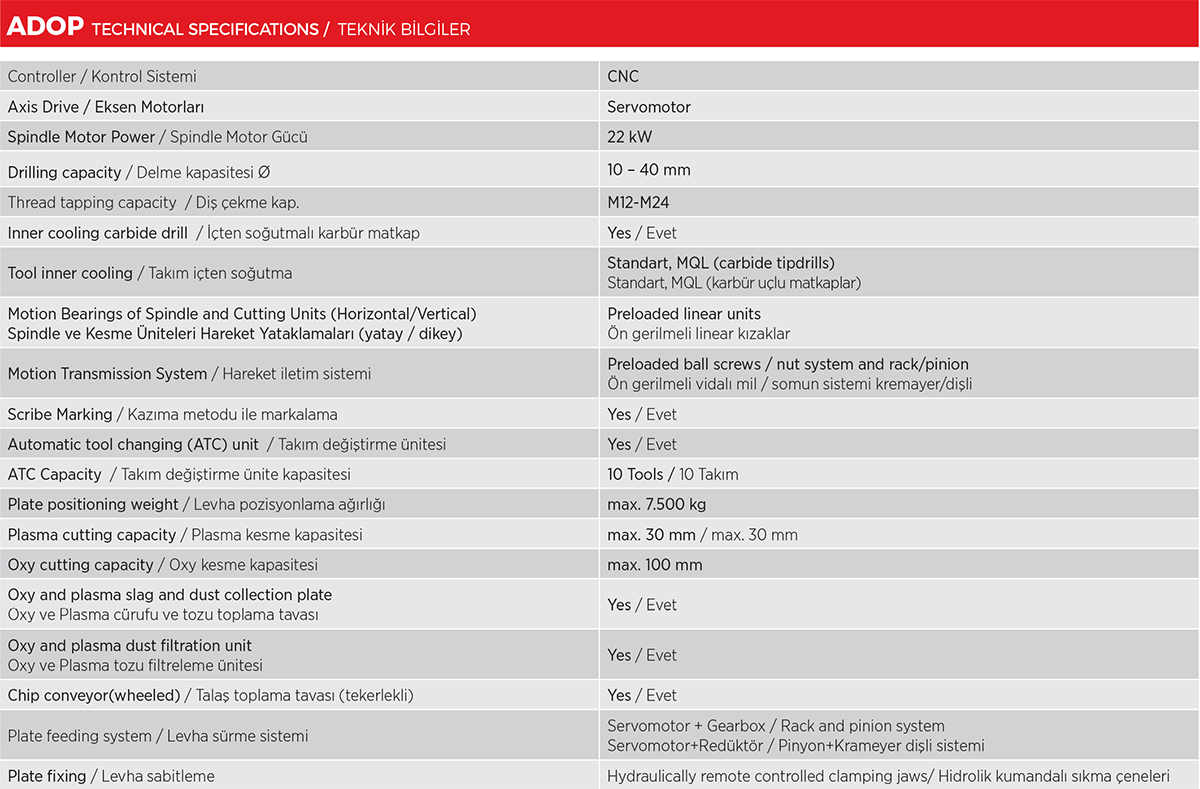

ÖZELLİKLER
- Tüm sistem kontrolü: CNC (Mitsubishi veya Siemens)
- Spindlemotor ve tüm eksen motorları: Servomotor
- Spindelmotoru: 22 kW / 140 Nm
- Spindel motor torku: 280 Nm
- Delme kapasitesi: 10 – 40 mm
- Diş çekme kapasitesi: max. M24
- İçten soğutmalı karbür matkap kullanımı: Var
- Takım içten soğutma: Standart, basınçlı hava ve borsuyu pulverize olarak (karbür uçlu matkaplar)
- Spindle ve Kesme Üniteleri Haraket Yataklamaları (yatay / dikey): Ön gerilmeli linear kızaklar
- Hareket iletim sistemi: Ön gerilmeli vidalı mil / somun sistemi
- Kazıma metodu ile markalama: Var
- Takım değiştirme ünitesi: Var
- Takım değiştirme ünite kapasitesi: 6 Takım
- Platina pozisyonlama ağırlığı: max. 7.500 kg
- Buna uygun ölçüler: 3000*3200*100 mm 3000*12000*26 mm

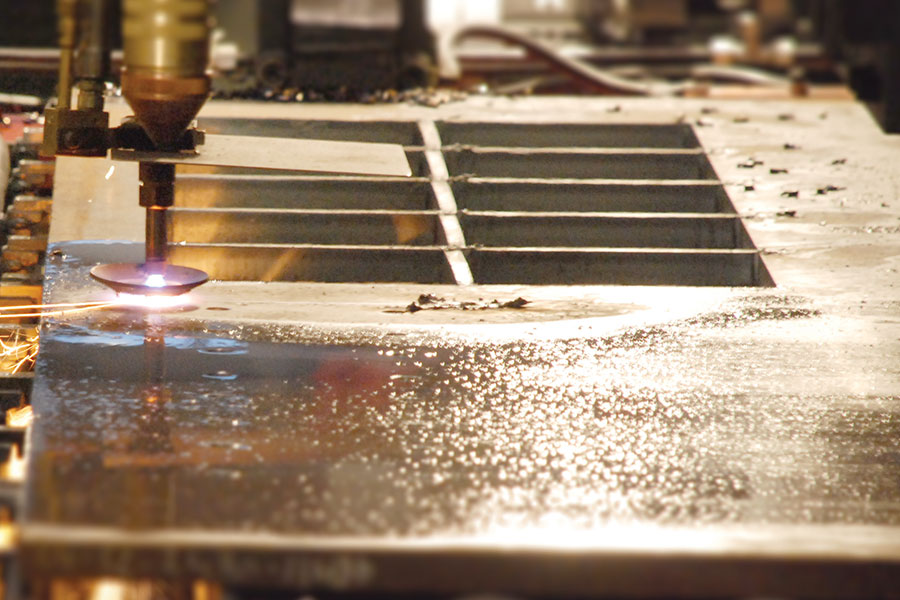

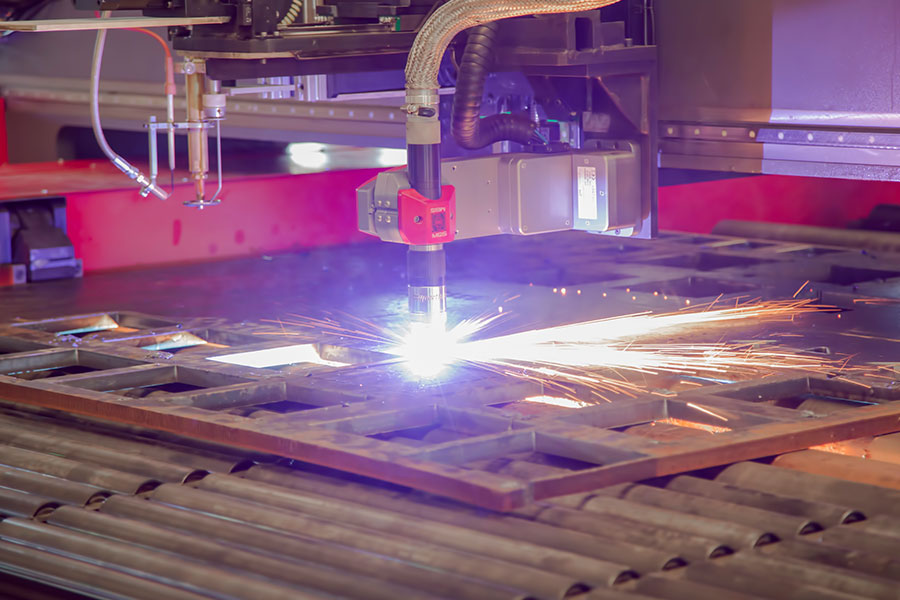

- Plasma kesme kapasitesi: max. 60 mm (patlatarak 30 mm)
- Oxy kesme kapasitesi: max. 100 mm
- Oxy ve Plasma curufu ve tozu toplama tavası: Var
- Oxy ve Plasma tozu filtreleme ünitesi: Var
- Talaş toplama tavası (tekerlekli): Var

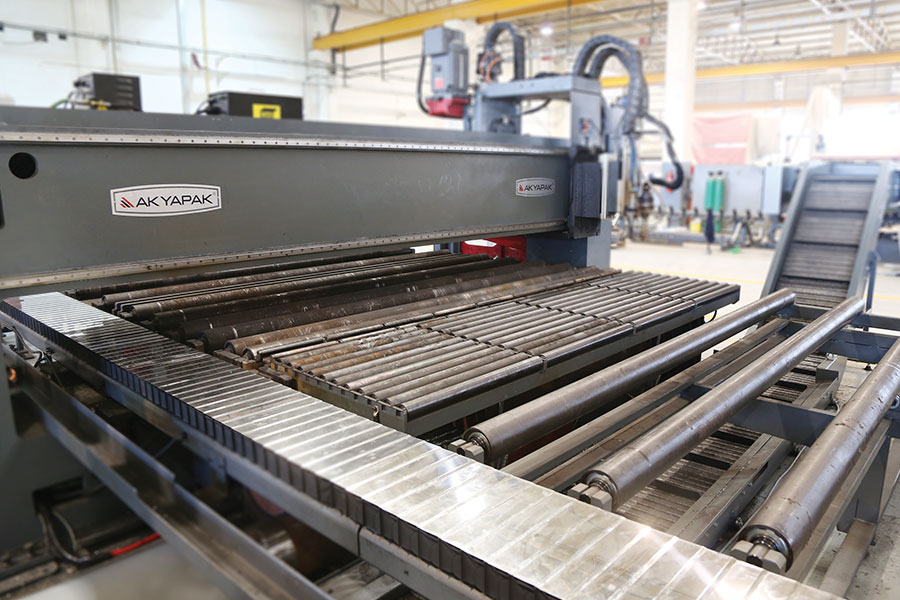

- Platina sürme sistemi: Servomotor+Redüktör / Pinyon+Krameyer dişli sistemi
- Platina blokajı: Hidrolik kumandalı sıkma çeneleri
