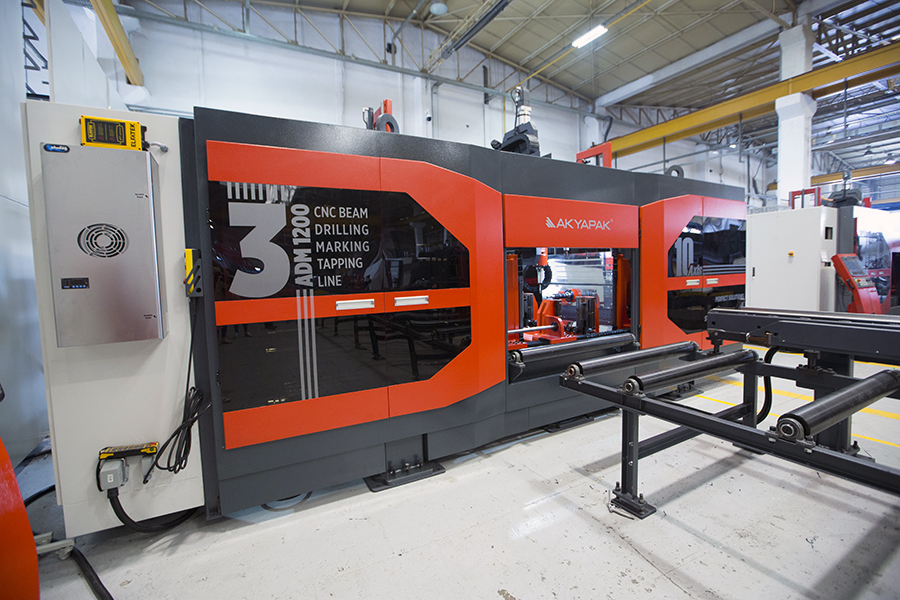

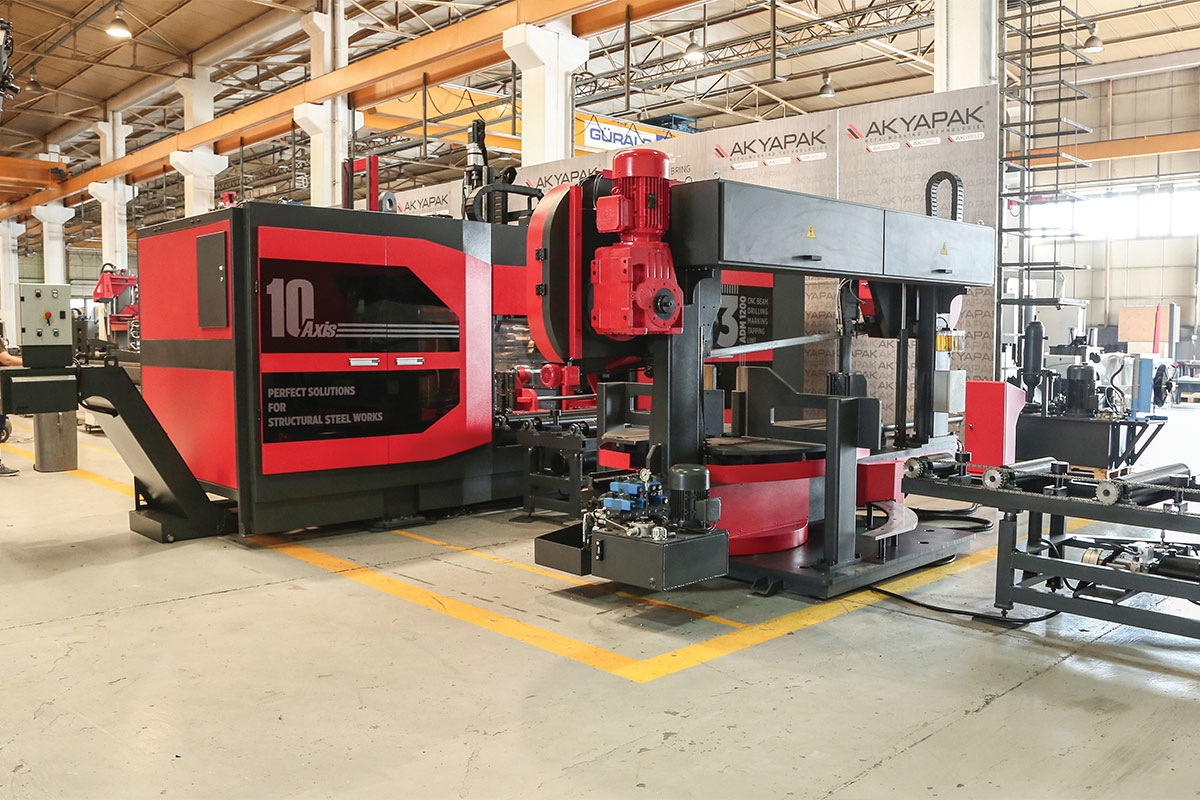

10 Eksen Üç Spindle CNC Delik Delme Hattı
AKYAPAK, sektörünün öncüsü olarak çelik konstrüksiyon delik delme hatlarında da teknolojisini Türkiye’ den dünyaya taşıyor. Bu alanda AKDRILL markasını oluşturan AKYAPAK, çelik konstrüksiyon direkler için servo motorlu CNC delik delme makine serilerini ADM ismi ile üretiyor.
AKDRILL ADM Delik Delme Makineleri çelik konstrüksiyon imalatında, köprü yapımında, gemi tersanelerinde ve inşaat sektörünün çeşitli alanlarında yüksek kaliteli üretim çözümleri sunuyor. ADM serisi, H, I ve U profillerin, köşebentlerin, standart 10-40mm veya üzeri çaplarda delik delme kapasitesine sahip.

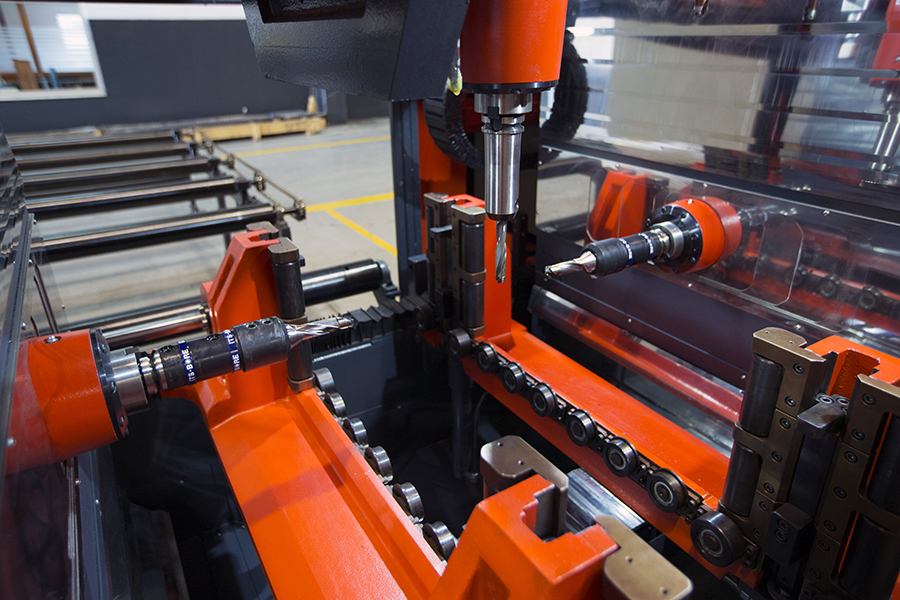

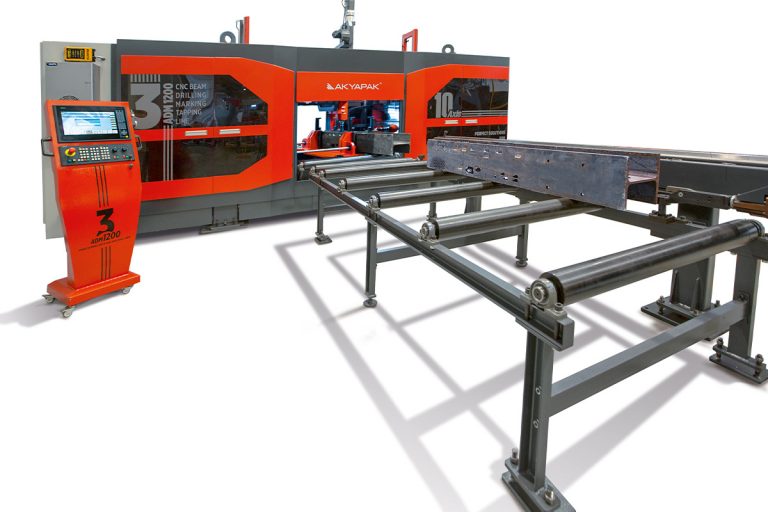

ADM Delik Delme Hatları, bir, iki veya üç bağımsız spindelden oluşuyor. 1ADM adı ile anılan tek spindelli model dik veya +90 /-90 derece dönerek profil üç tarafından delebilir. 3ADM olarak anılan üç spindelli modeller ise aynı anda birbirinden bağımsız olarak profilin üç tarafında delik delebilir. Malzemeyi sıfırlama ve ondan sonraki delik delme pozisyonlarına getirme,otomatik olarak CNC ile yapılır.
Mitsubishi, Siemens gibi birinci sınıf ekipmanla üretilen ADM Delik Delme Hatları Akyapak’ın güçlü satış sonrası desteği ile de kalite ve güven konusunda öne çıkıyor.

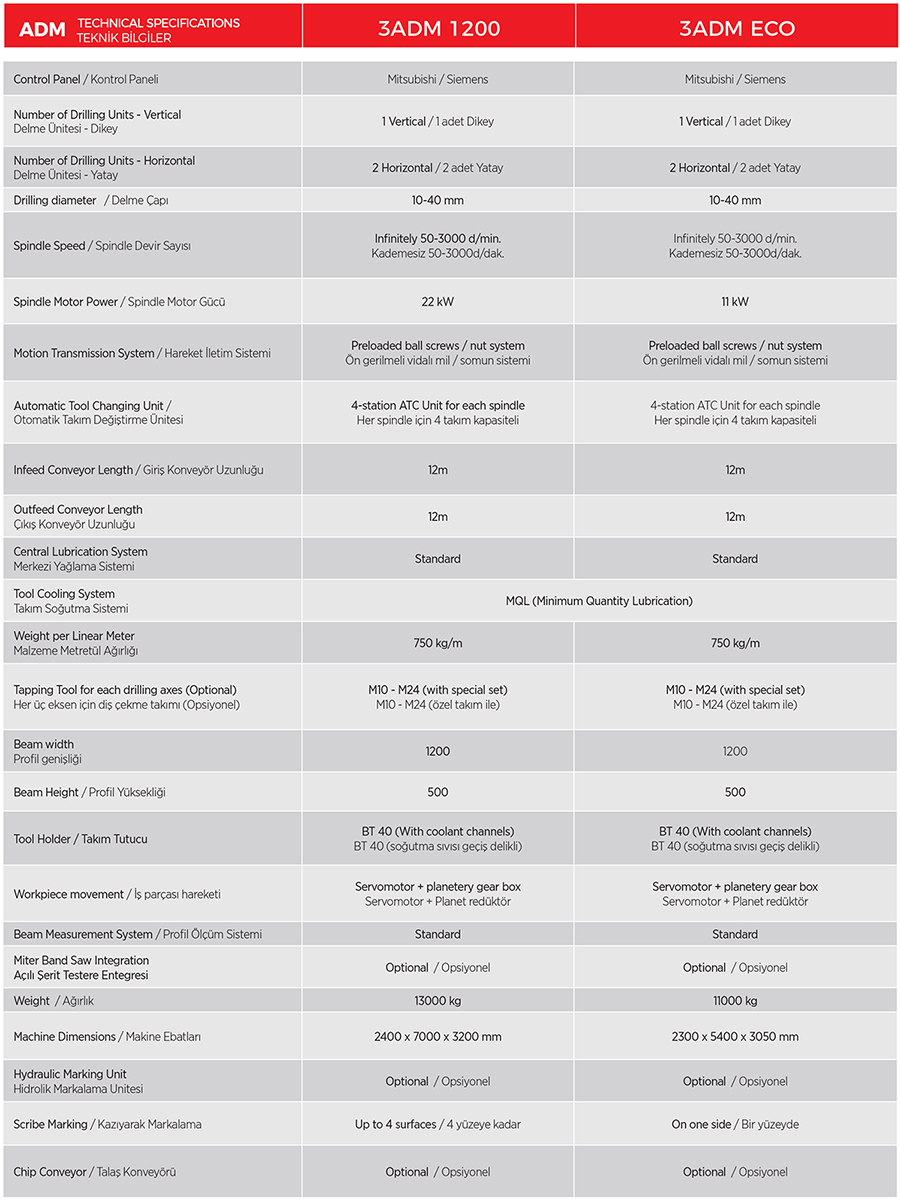

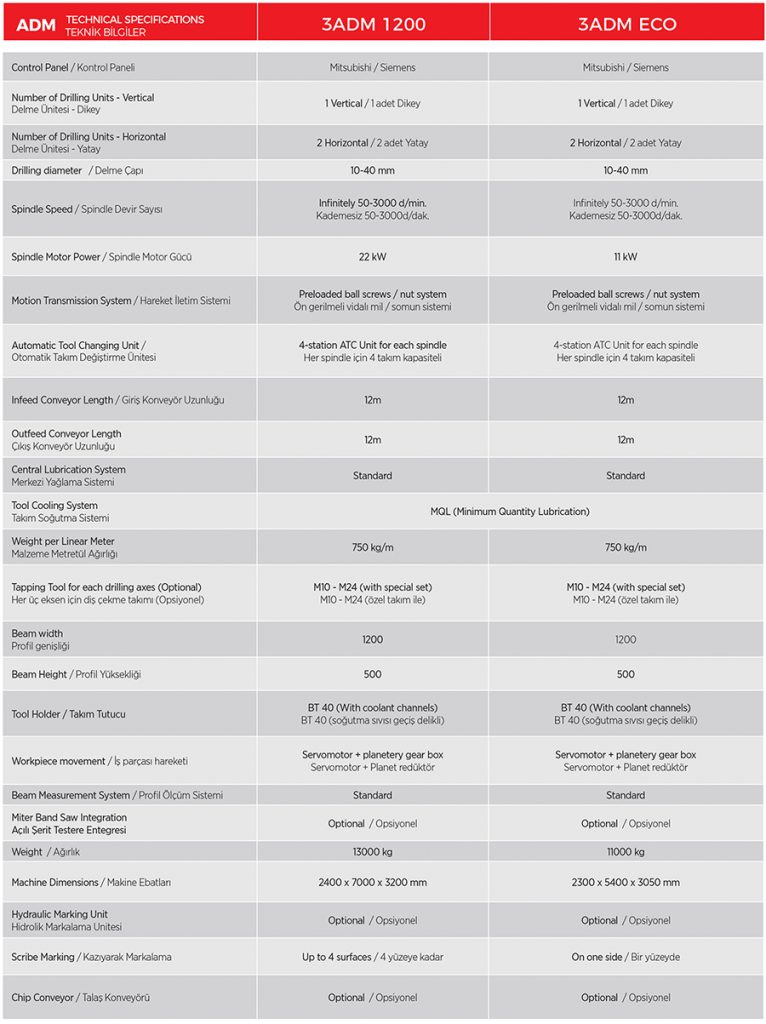

STANDART ÖZELLİKLER:
- Kontrol Paneli: Mitsubishi
- Delme Ünitesi – Dikey: 1 adet Dikey
- Delme Ünitesi – Yatay: 2 adet Yatay
- Delme Çapı: 10-40 mm
- Spindle Devir Sayısı: Kademesiz 50-3000d/dak.
- Spindle Motor Gücü: 22 kW / 140 Nm
- Spindle Tork: 280 Nm
- Hareket İletim Sistemi: Ön gerilmeli vidalı mil / somun sistemi
- Otomatik Takım Değiştirme Ünitesi: Her spindle için 4 takım kapasiteli

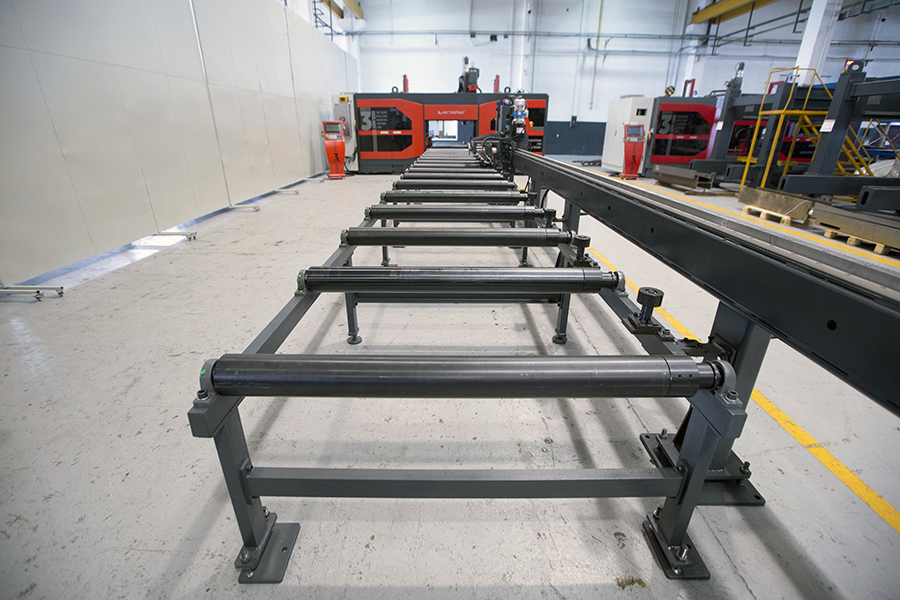

- Giriş Konveyör Uzunluğu: 12m
- Çıkış Konveyör Uzunluğu: 12m
- Merkezi Yağlama Sistemi: Standart
- Takım Soğutma Sistemi: MQL
- Malzeme Metretül Ağırlığı: 600 kg/m

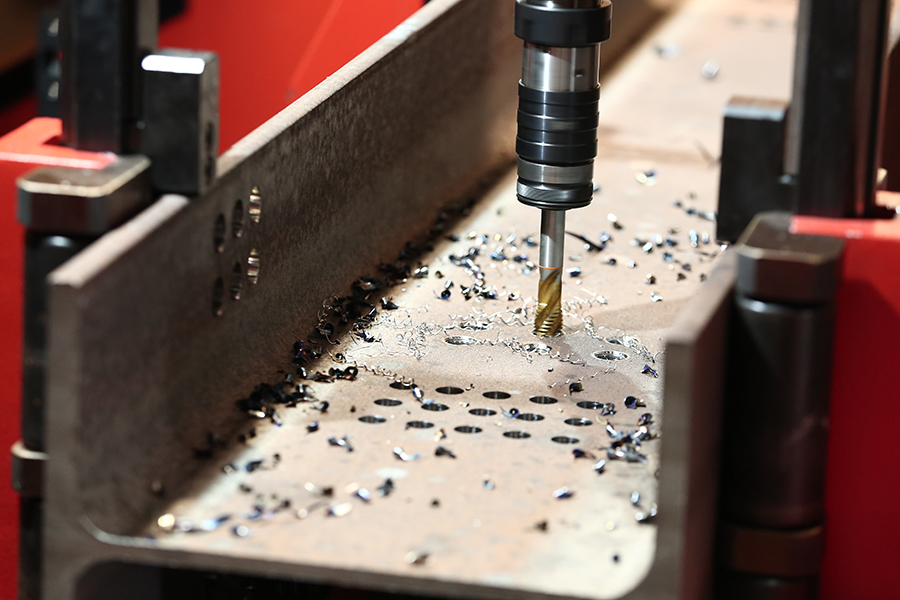

- Her üç eksen için diş çekme takımı (opsiyonel): M10 – M24 (özel takım ile)
- Profil genişliği maks-min, alt destek ünitesi ile: 1200 / 1500 / 1750-200
- Profil Yüksekliği maks-min: 500 / 600 / 600-80
- Mandren Koniği: BT 40 (soğutma sıvısı geçiş delikli)
- İş parçası hareketi: Planet dişli redüktörü
- Profil Boyu Sıfırlama: Standard
- Açılı Şerit Testere Entegresi: Opsiyonel
- Ağırlık: 13000 kg
- Makine Ebatları: 2400 x 7000 x 3200 mm

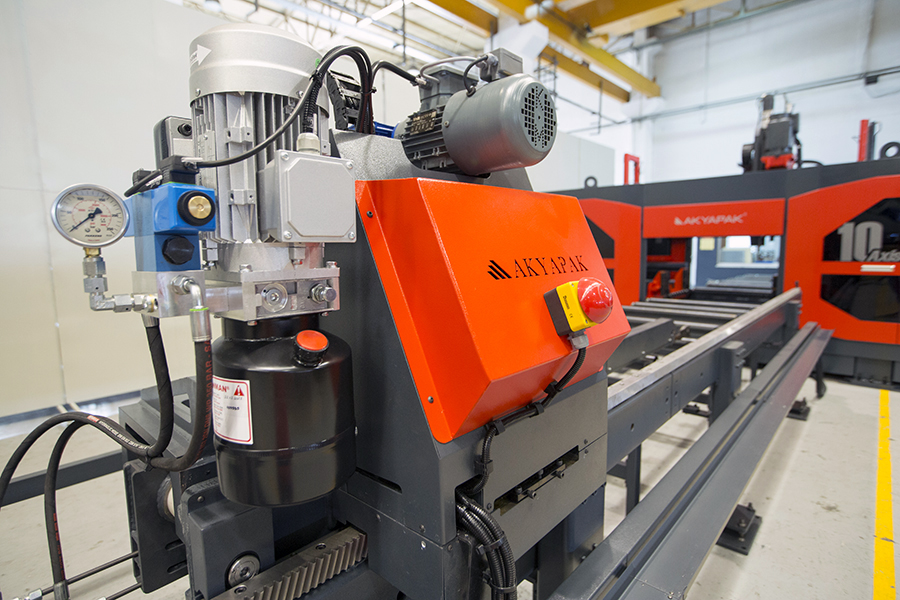

- Hidrolik Markalama: Opsiyonel

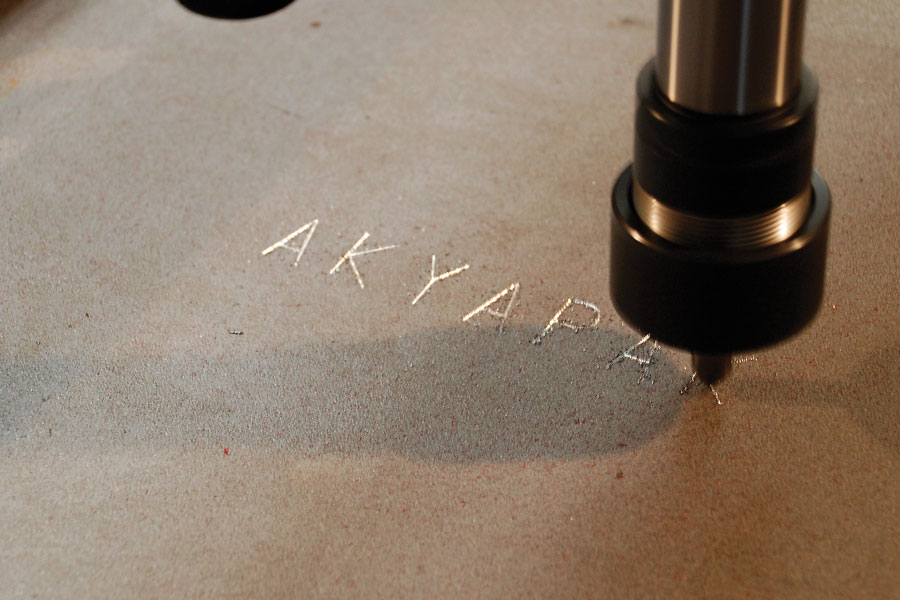

- Kazıyarak markalama takımı: Her üç yüzeyde
- Talaş Konveyörü: Standart
